摘要：隨著物聯網和移動互聯網大浪潮的推動，4G模塊開始大規模使用，然而互聯網中并沒有4G模塊的深度分析文章，有人物聯網作為4G模塊專業廠家，幫您深入解讀4G模塊的定義、分類、功能、圖片、選型、生產廠家以及在物聯網行業中的應用。
4G模塊又名4G傳輸模塊、4G通信模塊、4G LTE模塊。
4G是第四代移動通信技術，該技術包括TD-LTE和FDD-LTE兩種制式。4G支持 100Mbps的下行網絡帶寬，完全可以勝任大數據、高質量、音頻、視頻、圖像等的傳輸需求。
模塊又叫嵌入式模塊，集成特定功能的半導體集成電路，模塊屬于半成品，通過在模塊的基礎上功能再開發、封裝外殼等工序，才能形成最終成品。
4G模塊是指硬件加載到指定頻段，軟件支持標準的LTE協議的基本電路集合。硬件將射頻、基帶集成在一塊PCB小板上，完成無線接收、發射、基帶信號處理功能，軟件支持語音撥號、短信收發、撥號聯網、數據傳輸等功能。
| 運營商 | 上行頻率（UL） | 下行頻率（DL） | 頻寬 | 合計頻寬 | 制式 | |
| 中國移動 | 885-909MHz | 930-954MHz | 24MHz | 184MHz | GSM800 | 2G |
| 1710-1725MHz | 1805-1820MHz | 15MHz | GSM1800 | 2G | ||
| 2010-2025MHz | 2010-2025MHz | 15MHz | TD-SCDMA | 3G | ||
| 1880-1890MHz 2320-2370MHz 2575-2635MHz |
1880-1890MHz 2320-2370MHz 2575-2635MHz |
130MHz | TD-LTE | 4G | ||
| 中國聯通 | 909-915MHz | 954-960MHz | 6MHz | 81MHz | GSM800 | 2G |
| 1745-1755MHz | 1840-1850MHz | 10MHz | GSM1800 | 2G | ||
| 1940-1955MHz | 2130-2145MHz | 15MHz | WCDMA | 3G | ||
| 2300-2320MHz 2555-2575MHz |
2300-2320MHz 2555-2575MHz |
40MHz | TD-LTE | 4G | ||
| 1755-1765MHz | 1850-1860MHz | 10MHz | FDD-LTE | 4G | ||
| 中國電信 | 825-840MHz | 870-885MHz | 15MHz | 85MHz | CDMA | 2G |
| 1920-1935MHz | 2110-2125MHz | 15MHz | CDMA2000 | 3G | ||
| 2370-2390MHz 2635-2655MHz |
2370-2390MHz 2635-2655MHz |
40MHz | TD-LTE | 4G | ||
| 1765-1780MHz | 1860-1875MHz | 15MHz | FDD-LTE | 4G | ||
補充：嚴格意義上來講，LTE只是3.9G，盡管被宣傳為4G無線標準，但它其實并未被3GPP認可為國際電信聯盟所描述的下一代無線通訊標準IMT-Advanced，因此在嚴格意義上其還未達到4G的標準，只有升級版的LTE Advanced才滿足國際電信聯盟對4G的要求。

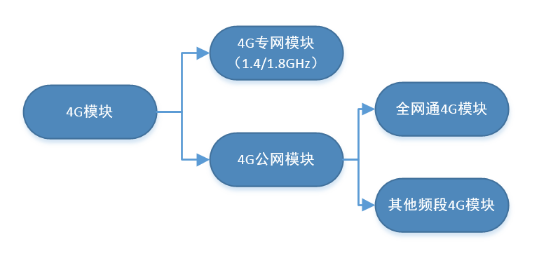

按照工作頻段分類：
按照芯片方案分類：
國內常見的方案：中興4G模塊、華為4G模塊、高通4G模塊。
有人物聯網是專業4G模塊的生產廠家。
| 型號 | 封裝形式 | 尺寸 |
|---|---|---|
|
4G透傳模塊（新版本） WH-LTE-7S4 V2 |
插針式 | 44.4×41.8×12.8 |
|
4G透傳模塊5模13頻 WH-G405tf |
貼片式 | 29.0×32.0×3.0 |
|
4G模塊評估板 WH-G405tf-miniEVK |
貼片式 | 11.2×6.0×1.3 |
| WH-S6 | 貼片式 | 43.2×38.0×3.0 |
兼容性好
4G模塊除了支持FDD LTE/TD-LTE兩種LTE制式，還要向下兼容2G/3G,支持TD-SCDMA/WCDMA/ EDGE/GPRS/GSM/CDMA1X/EVDO等模式。
通信數據量大
4G模塊下行速率最高可以達到 100Mbps,上行速率最高可以達到 50Mbps,為客戶提供高速互聯網接入與無線數據連接等功能，適合大數據量傳輸的應用，如：遠程視頻監控。
通信速度快
4G模塊較2G/3G模塊有更低的ping值，模塊發送數據包到收到服務器應答的時間更短，適合對響應速度要求高的應用，如：遠程報警。
