AGV永不掉線的秘密：工業交換機如何用ERPS環網織就一張"自愈網絡"？
在工控行業的工業物聯網項目中，網絡連接的穩定性、實時性與擴展性往往決定著整個系統的成敗。當AGV小車在車間穿梭時因信號中斷停擺，當產線數據因網絡延遲導致控制指令失效，這些場景背后暴露的不僅是技術問題，更是對工業網絡架構設計的深層考驗。本文將以無線串口服務器（如USR-W660）與AC+AP+交換機方案的融合應用為切入點，結合工控行業典型場景，解析工業交換機如何成為工業物聯項目的“隱形支柱”。
在汽車制造車間，AGV小車需在200米長的產線間往返運輸物料。某項目初期采用單AP覆蓋方案，結果小車行駛至AP邊緣時信號強度從-50dBm驟降至-85dBm，導致數據丟包率超30%，頻繁觸發急停機制。更棘手的是，傳統方案難以解決以下問題：
●漫游延遲：AGV跨越AP覆蓋區時，切換時間超過200ms，控制指令無法實時響應；
●供電難題：為每個AP單獨布設電源線，增加30%的部署成本；
●干擾叢生：車間內WiFi、藍牙、ZigBee信號混雜，同頻干擾導致通信失敗率達15%。
某電子裝配廠需在現有產線上新增10臺視覺檢測設備，但傳統星型網絡架構要求從核心交換機拉設10條獨立網線，不僅施工周期長達2周，更因線纜雜亂引發3次設備誤觸事故。此外，以下問題普遍存在：
●單點故障：某條網線被意外踩斷，導致整條產線停機4小時；
●帶寬瓶頸：多臺高清攝像頭同時上傳數據時，網絡擁塞導致畫面卡頓；
●擴展僵化：新增設備需重新規劃IP地址，運維人員需手動配置20余個參數。
在化工行業，某項目需集成PLC、傳感器、機械臂等20余種設備，但因協議不兼容陷入僵局：
● Modbus RTU設備無法直接接入以太網；
●某國產控制器采用私有協議，需定制開發轉換模塊；
●視頻監控系統與生產系統數據格式互不識別。
●傳統方案通過“協議轉換網關”臨時解決，但導致系統復雜度激增，故障排查時間延長5倍。

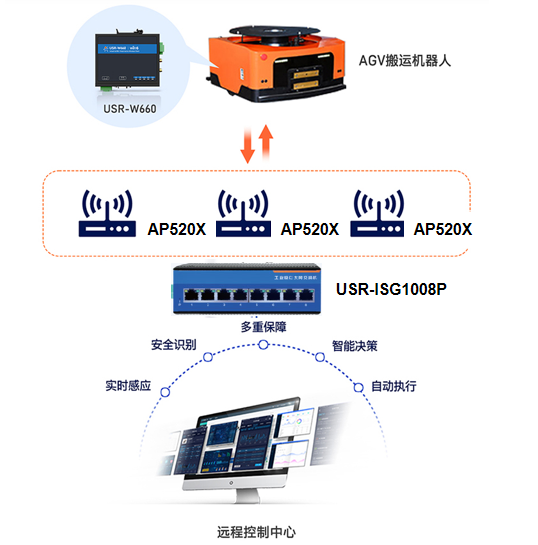

以某汽車零部件工廠為例，其AGV運輸系統采用“AC控制器+雙頻AP+USR-W660無線串口服務器”方案：
●無縫漫游：通過AC控制器統一管理12個AP，配置802.11r快速漫游協議，AGV跨AP切換時間壓縮至50ms以內，控制指令零丟失；
智能供電：分支POE交換機通過網線為AP供電，省去獨立電源線，部署效率提升60%；
● 抗干擾設計：AP啟用5GHz頻段并配置信道自動優化，在電磁環境復雜的車間內，信號重傳率從18%降至2%以下。
●關鍵設備角色：
◇ USR-W660：作為無線客戶端安裝在AGV上，將串口數據轉為WiFi信號，支持透明傳輸模式；
◇工業級AP：采用IP67防護等級，適應車間高溫、粉塵環境；
◇ AC控制器：支持VLAN劃分，將AGV控制數據與員工手機流量隔離，保障關鍵業務帶寬。

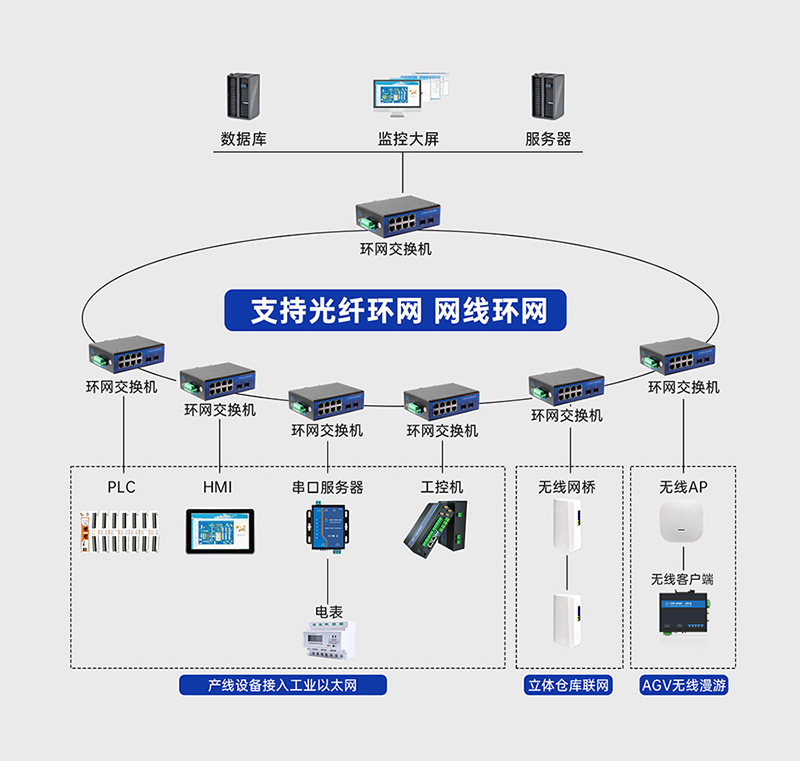

在某3C產品組裝廠，其視覺檢測系統通過“ERPS環網+USR-ISG工業交換機”實現高可靠傳輸：
ERPS環網：4臺USR-ISG交換機組成環形拓?fù)洌?dāng)某條鏈路故障時，網絡在20ms內自動切換至備用路徑，避免檢測數據中斷；
協議兼容：基于ERPS協議，鏈路故障時電信級極速自愈，滿足業務冗余保護需求；
帶寬保障：通過QoS策略為視覺數據流分配專屬帶寬，確保10路1080P視頻同步傳輸無卡頓。
實施效果：
●系統可用性從99.2%提升至99.99%；
●新增設備時間從2小時縮短至10分鐘；
●年運維成本降低45%。
在某食品包裝廠，其立體倉庫系統需同時管理AGV、輸送帶、機械臂等設備。項目采用“核心交換機+分支POE交換機+AC+AP”混合架構：
●核心層：USR-ISG系列萬兆交換機作為數據樞紐，支持ERPS環網與VRRP冗余協議，確保骨干網絡零中斷；
●接入層：分支POE交換機既為AP供電，又連接輸送帶傳感器，通過端口隔離防止數據沖突；
●無線層：AP部署于倉庫頂部，USR-W660安裝在AGV頂部天線罩內，實現-65dBm低信號強度下的穩定通信。
●創新點：
通過交換機VLAN劃分，將AGV控制、設備監控、員工訪問劃分為獨立子網，提升安全性；
利用交換機SNMP功能，將網絡狀態數據集成至工廠MES系統，實現“網管+業務”一體化監控。
●頻段選擇： 2.4GHz穿墻能力強但干擾多，5GHz帶寬高但覆蓋弱。某項目初期全用5GHz AP，結果倉庫角落信號衰減至-80dBm，后改為“2.4GHz覆蓋+5GHz高速傳輸”混合模式解決問題；
●天線設計： AGV應用需選用定向天線，某項目誤用全向天線導致信號發散，后更換為12dBi高增益定向天線后信號強度提升20dB；
●漫游閾值：AC控制器需合理設置漫游觸發門限，某項目因門限設置過低導致AGV在信號良好時頻繁切換，反而增加延遲。
●環網協議選擇：ERPS比STP/RSTP收斂速度更快，但需設備全系列支持。某項目混用不同品牌交換機導致環網分裂，后統一更換為USR-ISG系列解決；
●QoS策略設計：需根據業務優先級分配帶寬。某項目將PLC控制指令標記為EF（加速轉發）類，確保其永遠優先傳輸；
●POE供電管理：通過交換機端口統計功能，實時監測AP功耗，某項目據此發現3臺AP存在異常高功耗，及時更換后避免火災風險。
●無線加密：禁用WEP等弱加密，采用WPA2-PSK+AES組合。某項目因使用WEP加密被破解，導致產線配方數據泄露；
●訪問控制：通過交換機MAC地址綁定，禁止未授權設備接入。某項目實施后，非法設備接入嘗試次數從每周200次降至0次；
●數據備份：核心交換機配置雙鏡像文件，某項目因主鏡像損壞導致網絡癱瘓，備用鏡像10分鐘內恢復系統。
某大型食品集團需對其10個工廠的產線進行物聯網改造，核心需求包括：
連接2000+臺老舊設備；
實現AGV無線調度與產線數據實時采集；
網絡故障恢復時間<100ms。
解決方案：
①無線層：在車間頂部部署USR-W660（無線客戶端模式），將串口設備數據轉為WiFi信號，通過AC+AP實現全覆蓋；
②有線層：采用USR-ISG系列交換機組成雙環網，核心交換機配置ERPS+VRRP，分支交換機支持POE供電；
③協議層：交換機基于ERPS協議，鏈路故障時電信級極速自愈，滿足業務冗余保護需求。
實施效果：
●網絡自愈時間實測35ms，滿足AGV控制需求；
●設備互聯成本降低60%（無需定制協議網關）；
●3年運維成本節省超200萬元。
關鍵設備價值點：
●USR-W660：支持-35℃~75℃寬溫工作，適應食品廠冷庫環境；
●USR-ISG：金屬外殼+無風扇設計，通過IP40防護認證，防塵防潮；
●方案兼容性：支持與西門子、三菱、歐姆龍等主流PLC無縫對接。
時間敏感網絡（TSN）與5G的融合，將使工業交換機具備“納秒級”時延控制能力。某實驗室測試顯示，TSN交換機可將運動控制指令傳輸時延穩定在10μs以內，滿足高端數控機床的嚴苛需求。
下一代工業交換機將集成AI芯片，通過分析網絡流量模式預測設備故障。例如，當某端口流量持續異常波動時，系統可提前3天預警AP供電模塊老化風險。
通過交換機采集的設備通信數據，可構建產線的數字孿生模型。某項目利用此技術模擬新增設備對網絡的影響，將方案驗證周期從2周縮短至2天。
在工控行業的工業物聯項目中，工業交換機從不“獨唱”，卻始終是“和聲的基石”——它讓AGV小車的每一次轉向都精準無誤，讓產線數據的每一比特都實時可達，讓設備互聯的每一次握手都無縫兼容。當我們在車間看到機械臂流暢作業、AGV有序穿梭時，背后是工業交換機在默默承受著電磁干擾、高溫粉塵與高負荷傳輸?shù)目简?yàn)。這或許就是工業物聯網最深刻的隱喻：真正的價值，往往藏在那些“看不見的連接”之中。
