一、資料下載：

設置軟件下載：http://oogogp.cn/Download/1050.html

DR154說明書：http://oogogp.cn/Download/1051.html

DR154對應的AT指令集：http://oogogp.cn/Download/1053.html

二、準備工作

DR154 數量一臺

手機卡 數量一張

USB轉485串口線 數量一個

電源適配器  數量一個

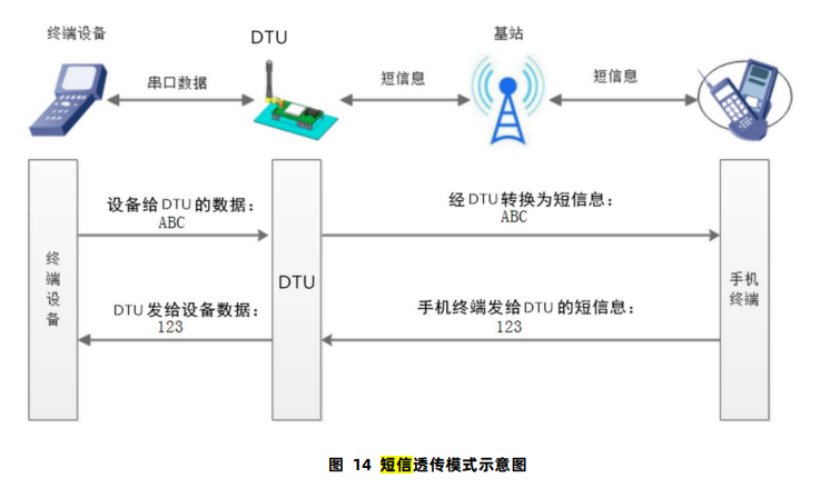

三、連接框圖

四、設置步驟

1、通過串口配置:打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口

其中串口號可以在電腦的“設備管理器”中查看；

DR154模塊串口參數出廠默認是：115200,n,8,1

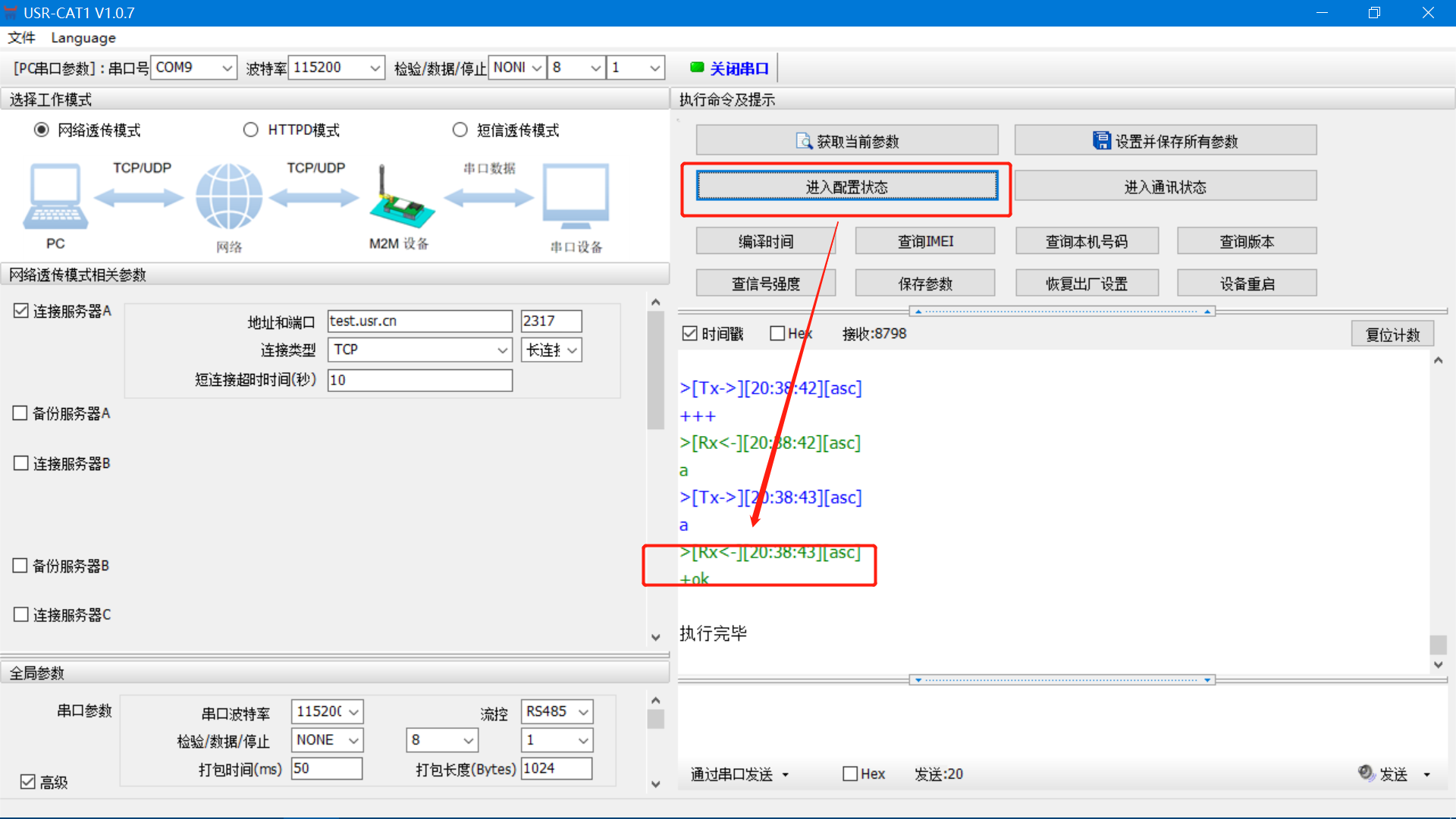

打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；點擊”獲取當前參數”，可以看到DR154出廠默認的參數。

注意：只有work指示燈亮起，才能點擊進入配置狀態，否則無效。

2、設置DR154的工作模式為短信透傳模式

按照紅色數字順序進行操作（若點擊配置狀態無法返回OK，點擊兩次通信狀態后再點擊一次配置狀態即可）

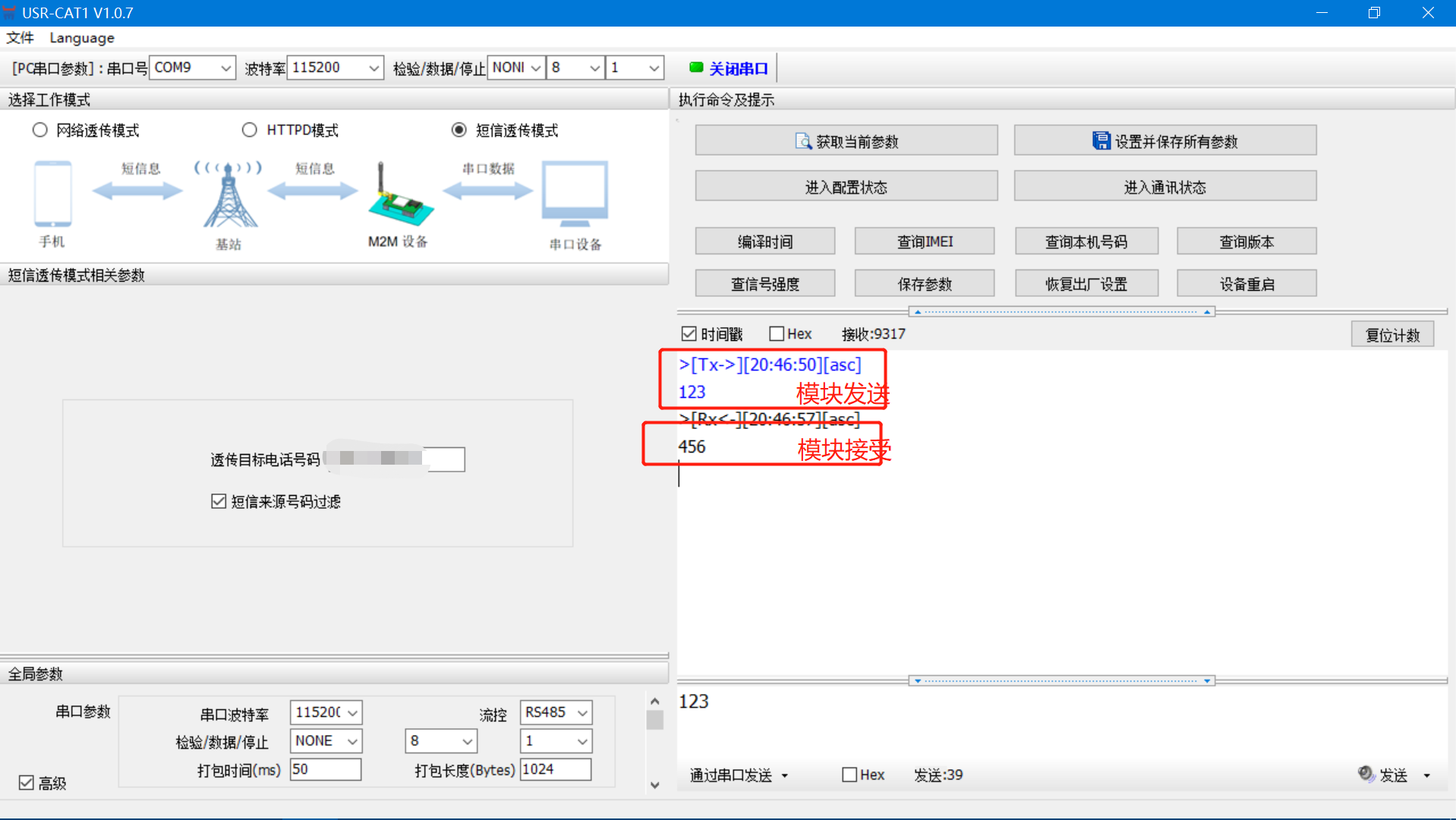

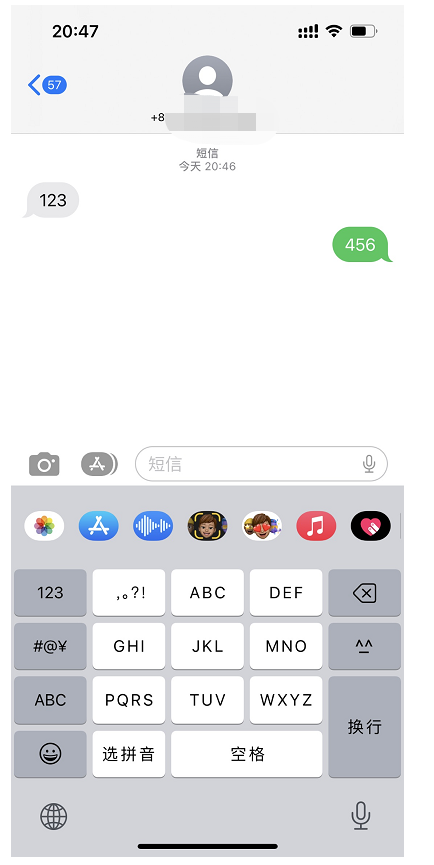

3、這時，模塊可以與目標手機號所在手機進行短信通信。發送數據“123”，我們可以看到目標手機號接收到了該數據。我們從目標手機號發送數據“456”，可以看到在模塊的串口端接收到了該數據

通過藍牙配置：

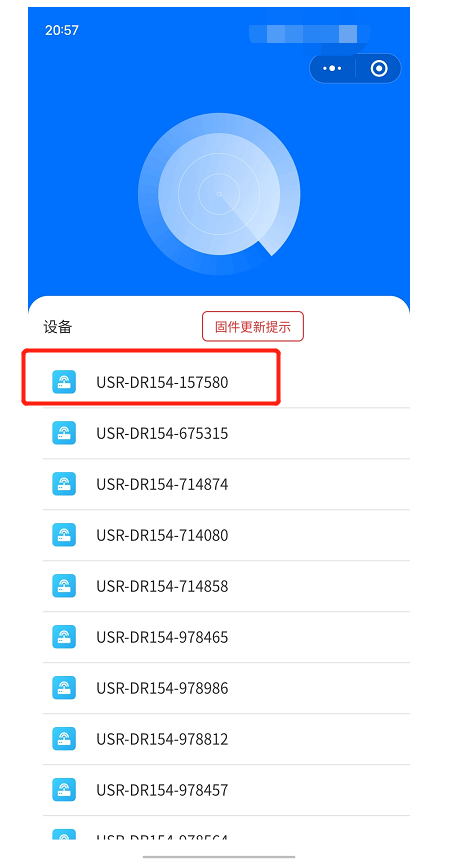

1. 手機微信掃描DR154上的二維碼（靠近指示燈的那個），選擇對應的設備（IMEI后6位）

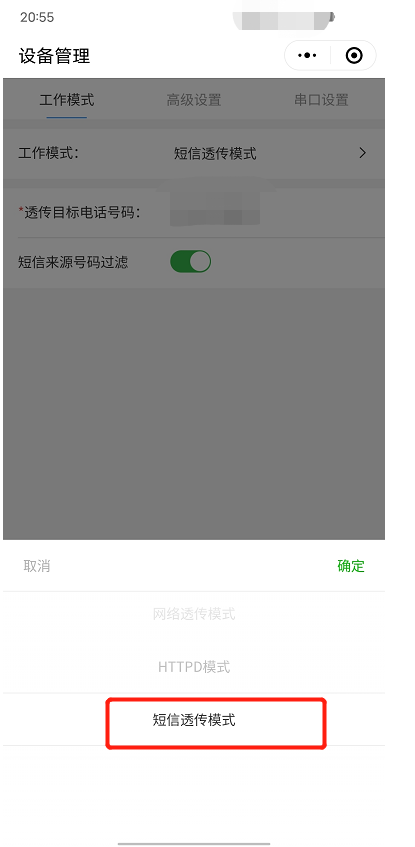

2. 選擇參數設置，可以在該界面修改服務器地址和端口

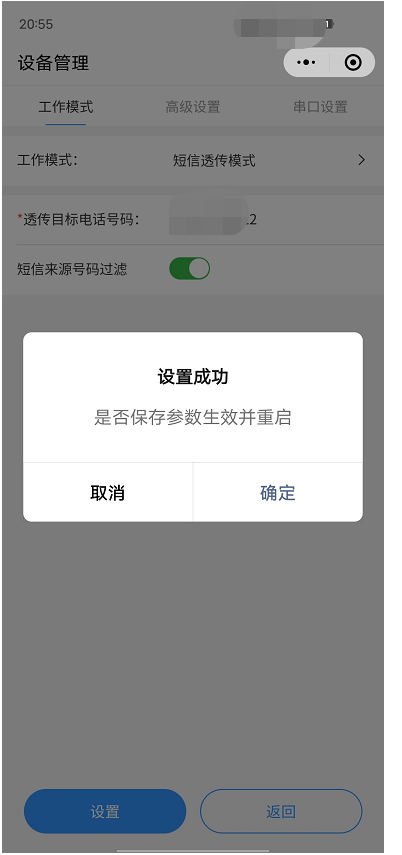

3. 修改完成后，點擊設置，會收到設置成功的提示，并點擊確定

編寫人：秦嘉城
